海灣GST-LD-8313B型隔離器接線安裝技術

特點

GST-LD-8313B隔離器主要用于隔離總線上發生短路的部分，保證總線上的其它設備正常工作。

待故障修復后，總線隔離器可將被隔離出去的部分重新納入系統。并且，使用隔離器便于確定總線

發生短路的位置。

采用 32 位 ARM 微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，對電

磁干擾有良好的抑制能力。

輸入、輸出信號無極性。

隔離器端口采用電壓檢測，產品性能更可靠。

主要技術指標

 （1）工作電壓：總線 24V 允許范圍：16V～28V

 （2）工作電流：待機電流≤0.34mA 動作電流≤2.00mA

 （3）動作確認燈：黃色

 （4）使用環境：

溫度：-10℃～+50℃

相對濕度≤95%，不結露

 （5）外殼防護等級：IP30

 （6）外形尺寸：

86mm×86mm×41mm（帶底殼）

結構特征、安裝與布線

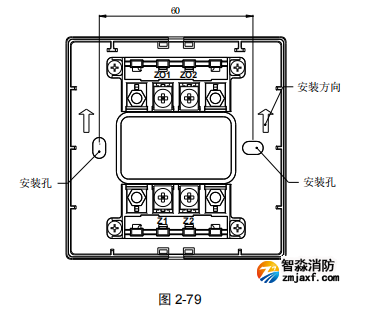

隔離器的外形尺寸及結構與 GST-LD-8300B 型輸入模塊相同，安裝方法也相同，一般安裝在總

線的分支處，可直接串聯在總線上，其端子示意圖如錯誤!未找到引用源。79：

其中:

Z1、Z2：輸入信號總線，無極性

ZO1、ZO2：輸出信號總線，無極性

布線要求：直接與信號二總線連接，無需其它布線。可選用截面積≥1.0mm2的耐火 RVS 雙絞線。
