關于消防給排水工程方面的圖文詳解，絕對實用！

作者:海灣消防設備 文章來源：http://www.oidcoffee.cn/ [大 中 小]
消防工程給水是給排水工程的重要組成部分，這次將為大家詳細介紹消防給水工程系統，包括詳細的圖例介紹，希望可以幫助到大家。



建筑消防系統一般可分為：消火栓給水系統；自動噴水滅火系統；水幕消防系統三種形式。



消火栓系統



一、系統工作原理
火災時著火部位附近出1支或幾支水槍滅火，水箱中水供應，同時啟動消防泵，泵供水不入箱，箱處有止回閥，消防隊來了，消防車可從室外管網取水加壓，通過水泵接合器打入室內滅火，也可在室外用車上水槍滅火。



二、系統組成
消火栓設備，水泵接合器，消防管道，消防水箱，消防水池，水源
1、消火栓設備

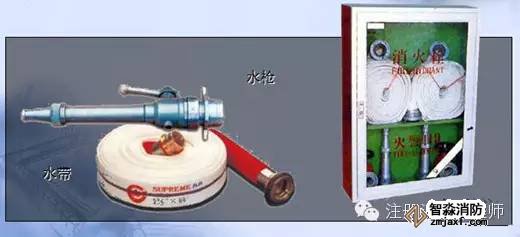

消火栓設備由水槍、水帶和消火栓組成，均安裝于消火栓箱內。





2、水泵接合器

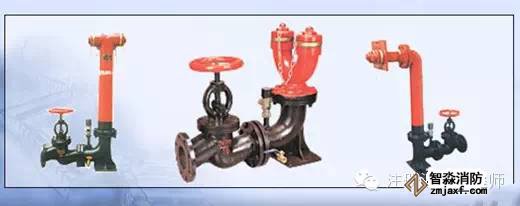

水泵接合器是連接消防車向室內消防給水系統加壓供水的裝置，一端有消防給水管網水平干管引出另一端設于消防車易于接近的地方。




3、消防管道
建筑物內消防管道是否與其他給水系統合用，或獨立設置，應根據建筑物的性質和使用要求經技術經濟比較后確定。

4、消防水池
適用條件：用于無室外消防水源情況下，貯存火災持續時間內的室內消防用。
設置：可設于室外地下或地面上，也可設在室內地下室，或與室內游泳池、水景水池兼用。

5、消防水箱
消防水箱對撲救初期火災起著重要作用。
水箱的設置要求：為確保動供水的可靠性，應采用重力自流供水方式；消防水箱不應與生活（或生產）高位水箱合用；水箱應貯存有10min的室內消防用水量。



三、系統的給水方式
a、由室外給水管網直接供水的消防給水方式
適用條件：室外給水管網提供的水量和水壓，在任何時候均能滿足室內消火栓給水系統所需的水量、水壓要求時采用。

b、設水箱的消火栓給水方式
供水特點：由室外給水管網向水箱供水，箱內貯存10min消防用水量。
火災初期：由水箱向消火栓給水系統供水；
火災延續：可由室外消防車通過水泵接合器向消火栓給水系統加壓供水。
適用條件：外網水壓變化較大。
用水量小時：水壓升高能向高位水箱供水
用水量大時：不能滿足建筑消火栓系統的水量、水壓要求。

c、設水泵、水池、水箱的消火栓給水方式
設置特點：水泵從貯水池抽水，與室外給水管網間接連接，可避免水泵與室外給水管網直接連接的弊病。當外網壓力足夠大時，也可由外網直接供水。
適用條件：設水池、水泵的給水方式適用于室外給水管網的水壓經常不能滿足室內供水所需的建筑。

d、分區供水方式
設置特點：室外給水管網向低區和高位水箱供水，箱內貯存10min消防水量。
高區火災初起時：由水箱向高區消火栓給水系統供水;當水泵啟動后:由水泵向高區消火栓給水系統供水滅火。
低區滅火：水量、水壓由外網保證。



四、消火栓系統布置
1、多層建筑消火栓布置
（1）設有消火栓系統的建筑，其各層均應設置消防栓系統。
（2）建筑高≤24m，體積≤5000m3的庫房，應保證有一支水槍的充實水柱到達同層內任何部位。其他民用建筑應保證有2支水槍的充實水柱同時達到任何部位。消火栓設備的水槍射流滅火，需要有一定強度的密實水流才能有效地?fù)錅缁馂?zāi)。水槍充實水柱長度應大于7m，小于15m。
（3）消防電梯前室應設消火栓。
（4）消火栓應布置在明顯，易于取用的地方，如走廊、樓梯間、大廳、車間出入口、消防電梯前室等。消火栓口距地面安裝高度為1.1m，栓口宜向下或與墻面垂直安裝。（為保證及時滅火，每個消火栓處應設置直接啟動消防水泵按鈕或報警信號裝置。）
（5）在建筑物頂應設一個消火栓，以利于消防人員經常檢查消防給水系統是否能正常運行，同時還能起到保護本建筑物免受鄰近建筑火災的波及。
（6）高層建筑中由于樓高，消防管道上、下部的壓差很大，當消火栓處最大壓力超過1.0MPa時，必須分區供水。

2、高層民用建筑消火栓布置
（1）消火栓布置間距應經計算確定，但不應大于30m，
（2）應保證同層有2支水槍的充實水柱同時達到任何部位。
（3）消火栓水槍的充實水柱長度不應小于10m，高度超過50m的金融樓科研樓等一類高層不應小于13m。
（4）消防電梯前室應設消火栓。
（5）消火栓處的靜水壓力不應大于0.8MPa，當超過0.5MPa時，應在消火栓處設減壓裝置。



五、消防用水量
1、多層建筑消防用水量
a.同時使用水槍數量：火災處出1（2）支，上、下出1、2支堵截。
b.消防水箱的最小消防貯水量：10min的室內消防用水量。
c.低層和多層建筑以外救為主，應考慮消防車至火災現場的時間。

2、高層建筑消防用水量
a.高層民用建筑必須設置室內、室外消火栓。
b.室內消火栓給水應采用高壓或臨時高壓給水系統。
c.消防用水可由室外給水管網，消防水池或天然水源供給。



六、消防管網設置
1、多層建筑消防管網設置
a.室內消火栓超過10個且消防用水量超過15L/s時，室內消防給水管道至少應有兩條進水管與室外管網連接，并將室內管道成環狀或?qū)⑦M(jìn)水管與室外管道連接環狀。
b.高層工業建筑室內消防豎管應成環狀，且管道的直徑不應小于100mm.
c.超過四層的廠房和庫房，高層工業建筑，設有消防管網的住宅及超過五層的其他民用建筑，其消防給水管道應設水泵接合器

2、高層建筑消防管網設置
a.有獨立的消防給水系統和區域集中的消防給水系統。
b.按建筑高度劃分，有分區和不分區消防給水系統。
c.引入管≮2條，環網。
d.消防給水管道應設水泵接合器。
e.消防豎管應保證同層相鄰兩個消火栓的水槍充實水柱同時到達室內任何部位。立管管徑不小于100mm。
f.用單出口栓，水箱離最高的栓≮7m，否則加壓，遠距離啟動泵，火警后5min泵必須啟動。
g.與自動噴灑系統在報警閥前分開或獨立設置。



自動噴水滅火系統



自動噴水滅火系統定義：是一種在發生火災時，能自動打開噴頭噴水滅火并同時發出火警信號的消防滅火設施。
自動噴水滅火系統特征：通過加壓設備將水送入管網至帶有熱敏元件的噴頭處，噴頭在火災的熱環境中自動開啟灑水滅火。通常噴頭下方的覆蓋面積大約為12m2。自動噴水滅火系統撲滅初期火災的效率在97%以上。
自動噴水滅火系統的組成：由水源、加壓貯水設備、噴頭、管網、報警裝置等組成。
自動噴水滅火系統分類：

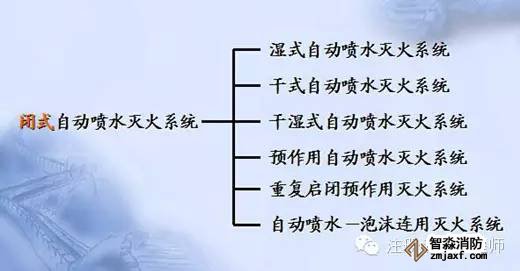

閉式自動噴水滅火系統

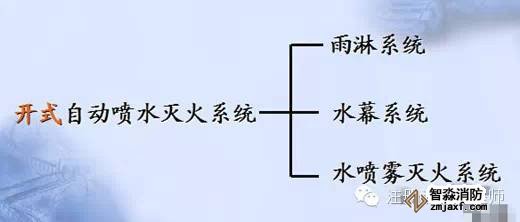

開式自動噴水滅火系統
1、濕式自動噴水滅火系統
（1）系統原理
特點：為噴頭常閉的滅火系統，管網中充滿有壓水，當建筑物發生火災，火場溫度達到噴頭開啟溫度時，噴頭出水滅火。
優點：滅火及時撲救效率高。
缺點：由于管網中充有有壓水，當滲漏時會損毀建筑裝飾和影響建筑的使用。該系統只適用于環境溫度4℃

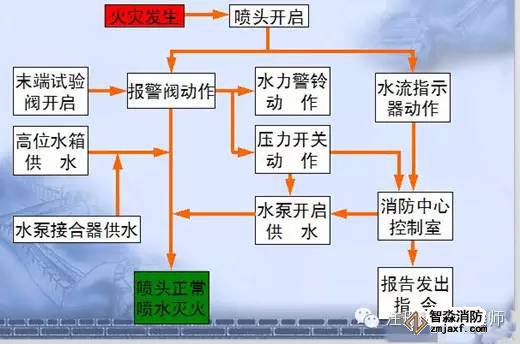

濕式自動噴水滅火系統工作原理
（2）系統組成
噴頭

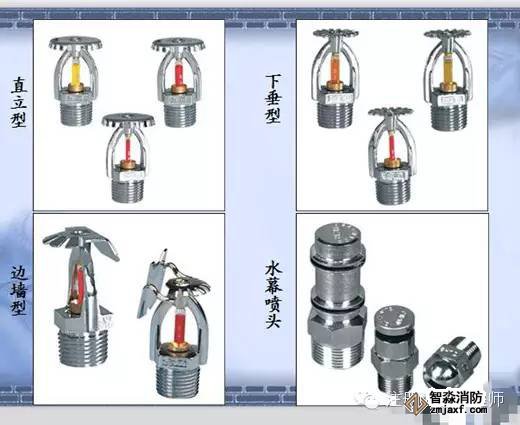

a.閉式噴頭：噴口用由熱敏元件組成的釋放機構封閉，當達到一定溫度時能自動開啟，如玻璃球爆炸、易熔合金脫離。其構造按濺水盤的形式和安裝位置有直立型、下垂型、邊墻型、普通型、吊頂型和干式下垂型灑水噴頭之分。
b.開式噴頭：根據用途分為開啟式、水幕式、噴霧式。

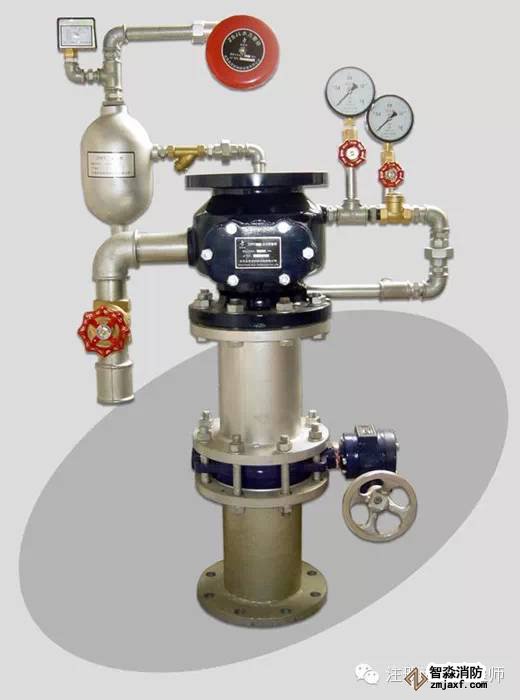

報警閥
作用：開啟和關閉管網的水流，傳遞控制信號至控制系統并啟動水力警鈴直接報警。有濕式、干式、干濕式和雨淋式4種類型。

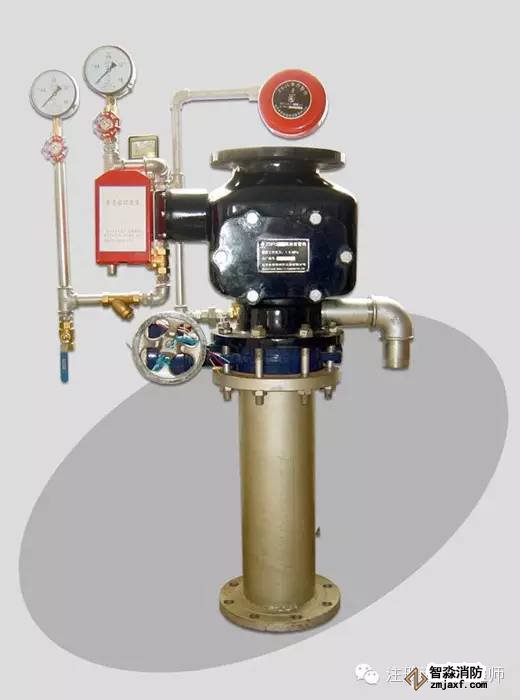

a.濕式報警閥：
用于濕式自動噴水滅火系統；
水力警鈴
主要用于濕式噴水滅火系統，宜裝在報警閥附近(連接管不宜超過6m)。
作用原理：當報警閥打開消防水源后，具有一定壓力的水流沖動葉輪打鈴報警。水力警鈴不得由電動報警裝置取代。

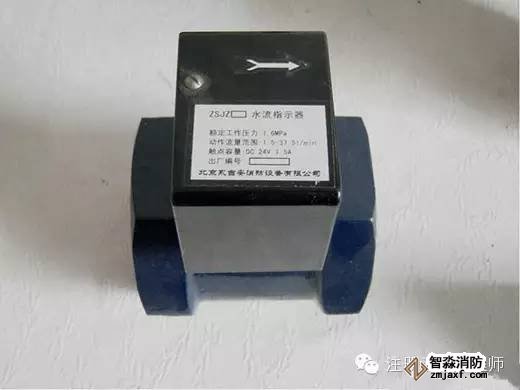

水流指示器
作用步驟：某個噴頭開啟噴水或管網發生水量泄漏時，管道中的水產生流動；引起水流指示器中槳片隨水流而動作；接通延時電路后，繼電器觸電吸合發出區域水流電信號，送至消防控制室。
壓力開關

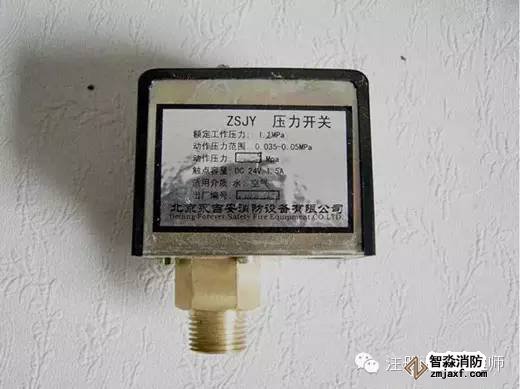

作用原理：在水力警鈴報警的同時，依靠警鈴管內水壓的升高自動接通電觸點，完成電動警鈴報警，向消防控制室傳送電信號或啟動消防水泵。
延遲器

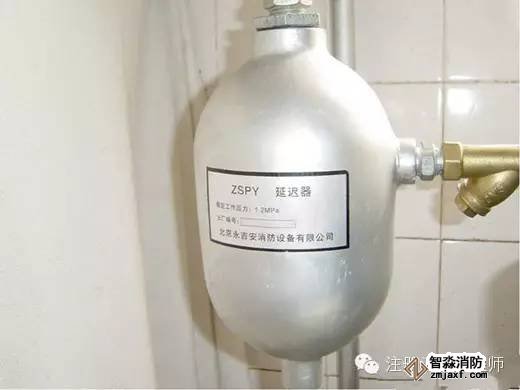

定義：是一個罐式容器，安裝于報警閥與水力警鈴(或壓力開關)之間。
用途：防止由于水壓波動原因引起報警閥開啟而導致的誤報警。報警閥開啟后，水流需經30s左右充滿延遲器后方可沖打水力警鈴。
火災探測器是自動噴水滅火系統的重要組成部分。目前常用的有感煙、感溫探測器。
a.感煙探測器:利用火災發生地點的煙霧濃度進行探測；
b.感溫探測器：通過火災引起的溫升進行探測。
火災探測器布置在房間或走道的天花板下面，其數量應根據探測器的保護面積和探測區面積計算而定。

2、干式自動噴水滅火系統
特點：為噴頭常閉的滅火系統，管網中平時不充水，充有有壓空氣（或氮?dú)猓?。?dāng)建筑物發生火災火點溫度達到開啟閉時噴頭時，噴頭開啟排氣、充水滅火。
優點：管網中平時不充水，對建筑物裝飾無影響，對環境溫度也無要求，適用于采暖期長而建筑內無采暖的場所。
缺點：該系統滅火時需先排氣，故噴頭出水滅火不如濕式系統及時。

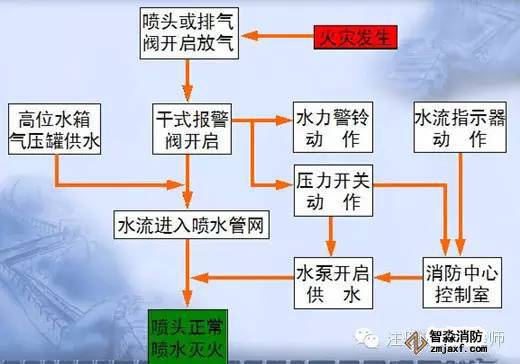

干式自動噴水滅火系統工作原理
3、雨淋噴水滅火系統
特點：為噴頭常開的滅火系統，當建筑物發生火災時，由自動控制裝置打開集中控制閘門，使整個保護區域所有噴頭噴水滅火，形似下雨降水。
優點：出水量大，滅火及時。
雨淋噴水滅火系統適用場所：火災的水平蔓延速度快、閉式噴頭的開放不能及時使噴水有效覆蓋著火區域的場所或部位。內部容納物品的頂部與頂板或吊頂?shù)膬艟啻?，發生火災時，能驅動火災自動報警系統，而不易迅速驅動噴頭開放的場所或部位；嚴重Ⅱ級場所。

4、水幕系統
特點：該系統噴頭沿線狀布置，發生火災時主要起阻火、冷卻、隔離作用。
適用場所：需防火隔離的開口部位，如舞臺與觀眾之間的隔離水簾、消防防火卷簾的冷卻等。







建筑給排水（消防）施工圖審查要點







施工圖會審是一項極為細致的技術工作.其綜合性很強。要審核好圖紙.除了審圖者認真看圖外，還與審圖者自身素質有關。審圖者的綜合素質，包括對設計圖看圖能力；對各相關設計、施工規范的理解和認識；對施工工藝和施工方法現場經驗的積累；對建筑、結構的認識；對給排水專業相關邊緣專業的認識；對建筑設備的交叉施工及各種管道綜合布置的避讓的處理。只要我們在工程實踐中不斷地提高以下幾點知識和技能，就一定能提高審圖水平，更多預見性地解決施工圖中存在的問題確保工程質量。施工圖審查要點現將建筑給排水、消防、人防工程供水系統審圖的幾個大原則和按圖紙目錄分述的要點介紹如下。



1、 審圖的原則



①設計是否符合國家有關技術政策和標準規范及《建筑工程設計文件》編制深度的規定。
②圖紙資料是否齊全，能否滿足施工需要。
③設計是否合理，有無遺漏。圖紙中的標注有無錯誤。有關管道編號、設備型號是否完整無誤。有關部位的標高、坡度、坐標位置是否正確。材料名稱、規格型號、數量是否正確完整。
④設計說明及設計圖中的技術要求是否明確。設計是否符合企業施工技術裝備條件。如需要采用特殊措施時.技術上有無困難.能否保證施工質量和施工安全。
⑤設計意圖、工程特點、設備設施及其控制工藝流程、工藝要求是否明確。各部分設計是否明確.是否符合工藝流程和施工工藝要求。
⑥管道安裝位置是否美觀和使用方便。
⑦管道、組件、設備的技術特性，如工作壓力、溫度、介質是否清楚。
⑧對固定、防振、保溫、防腐、隔熱部位及采用的方法、材料、施工技術要求及漆色規定是否明確。
⑨需要采用特殊施工方法、施工手段、施工機具的部位要求和作法是否明確。
⑩有無特殊材料要求，其規格、品種、數量能否滿足要求，有無材料代用的可能性。



2、 審圖要點總說明



①設計說明應包括設計依據、設計范圍，給排水、消防各個系統扼要的敘述，管材及接口、閥門及閥件、管道敷設、管道試壓、防腐汕漆、管道及設備保溫等內容。
②主要設備、材料表中的水泵、水處理設備、水加熱設備、冷卻塔、消防設施、衛生器具等的造型是否安全合理。
③管道、設備的防隔振、消聲、防水錘、防膨脹、防伸縮沉降、防污染、防露、防凍、放氣泄水、固定、保溫、檢查、維護等是否采取有效合理的措施。
④是否按消防規范的要求設置了相應的消火栓、自動噴水滅火、氣體滅火、水噴霧滅火、滅火器等系統和設施，消防水量計算是否合理。
⑤是否選用了淘汰產品。



給排水平面圖


①生活水池、水箱是否為獨立的結構型式。
②給水管道與水加熱設備及可能引起回流的衛生設備的連接是否有防止回流污染的措施。
③生活給水泵房的位置是否避開了有防振或有安靜要求的房間。水泵機組，吸、壓水管支架及機房墻體頂板是否采取了隔振或消聲措施。
④有無廁所.盥洗室布置在餐廳、食品加工、儀器儲存及變配電等有嚴格衛生要求用房的上層。
⑤地下污水泵井是否設置密封井蓋和通氣管。
⑥選用的水加熱設備及其布置、敷設是否考慮了檢修要求。
⑦管道的布置、敷設是否滿足規范要求。



水消防、人防部分平面圖


①建筑物內不同用房或公共場所滅火設施的選擇是否恰當，有無遺漏的地方。
②消防水池、高位水箱及消防水泵房是否滿足規范要求。
③消火栓及自動噴灑頭、水泵接合器的布置是否滿足規范要求。
④需要水幕分區或配合防火卷簾分區處是否按規范要求設置了相應的水幕設施。
⑤消防電梯是否設置了排水設施。
⑥寒冷地區，無采暖地下車庫有結凍可能的水消防管道是否有合理可行的防凍措施。
⑦滅火器的造型與布置是否滿足規范要求。
⑧當有人或防空地下室時，給排水設計應符合人防設計有關規范及當?shù)厝朔乐鞴懿块T的要求。



總平面圖


①消防專用或生活共用的室外給水管是否按規范要求連成環狀管網，室外消火栓、水泵接合器的布置是否符合規范的要求。
②入市政污,雨水管接合井的管徑、標高是否合適。
③化糞池、污水池等與埋地生活用水儲水池的距離是否不小于10m，當不滿足時，是否采取了防止污染生活用水儲水池水質的有效措施。



給水系統圖


①高層、低層建筑的給水區是否符合規范要求，最不利用水處的水壓能否得到保證。
②給水管道的連接是否存在回流污染問題。
③水池、水箱至生活飲用水點的供水管上是否按規定采取了安全可靠的一次防污染措施。
④按規定需設中水的項日，是否設置了中水處理與供水系統，中水水量是否平衡。



熱水系統


①熱水供水分區是否與給水分區一致，熱水供水壓力能否與冷水壓力平衡，（單獨使用冷水或熱水者除外)。
②其中熱水供應系統是否設置了有效的循環系統，高層建筑的熱水系統采用減壓閥分區時能否保證各區循環系統的正常工作。
③公共浴室是否設有水溫穩定和節水措施。
④系統上是否設有防膨脹泄壓用的安全閥，膨脹管(或膨脹罐)，伸縮節，固定支架等附件。是否設有防止和減緩管道和設備結垢、銹蝕的裝置。



排水系統


①排水系統是否采用了雨、污分流;雨水斗及其布置是否符合要求。
②污水立管底部的排水橫管的連接是否滿足規范要求.或采取單獨出戶的措施。
③水管是否按規范要求設置通氣管及檢查口、清掃口。



消防系統


①消防水池和屋頂消防水箱的儲水容積是否符合規定。當消防、生活合用水池、水箱時.有無保證消防水量不被動用的措施。
②消防滿足規范要求，系統上是否有減壓、泄壓等安全使用和保證滅火效果的措施、有無消防水泵的自檢措施。
③消防水泵及增壓設備是否滿足規范要求。
④室內消火栓管網是否按規范要求連成環狀，環狀管網的引入管是否不少少兩根，管網上閥門的布置是否滿足規范要求。
⑤屋頂是否設試驗用消火栓、自動噴水滅火系統各層末端是否設有終端放水試驗裝置。
⑥消火栓與自動噴水滅火系統管徑是否合理。
⑦寒冷地區、地卜不采暖車庫是否采用干式或預作用自動噴水滅火系統。
⑧消防水泵接合器的設置是否滿足規范要求。



施工圖審圖注意事項


①看設計總圖時要審核總設計用水量是否配合，以及當?shù)氐钠骄畨号c選用的管徑是否合適。以及水質的潔凈程度.要考慮水垢積聚減小管道流量的發生，所以進水總管應在總用水量基礎上加大一級管道。要核對管道與其他管道或建筑物有無影響和妨礙施工，是否需要改道。



②在看單位工程的施工圖時，主要是看給水系統透視圖。在審核中主要應檢查管道設置是否合理，水表設置的位置是否便于查看和檢修，要進行局部檢修時是否有了控制的閥門、配置的衛生器具是否經濟合理。



③對于大型公共建筑、高層建筑給水施工圖，要審核有無單獨的消防用水系統。而它不能混在一般用水管道中它應有中一獨的閥門井中，單獨管道，單用閥門。放置閥門井的位置是否便于啟閉、檢修。周圍有無障礙物，以確保消防時緊急使用。



④對設計所選用的排水管、材料、排水系統相配合的衛生器具，審圖時可以對所用材料的利弊提出問題或建議，可供設計或使用單位參考。



⑤根據使用情況可審核管徑大小是否合適，如一些公共衛生間由于目前使用條件及人員的復雜，其污水總立管管徑不能按通常幾個蹲位來計算。有時設計DN 100的管徑往往需要加大到DN150，使用上才比較方便.不易被堵塞。



⑥對排水室外部分進行審核.主要是管道坡度是否注明.坡度是否足夠。污水管匯流彎處是否設置檢查井，其深度是否足夠。還應注意檢查井的位置，是否會污染環境及影響易受污染的地下物。



⑦土建圖與給排水施工圖互相校核的內容主要是標高。上下層房間使用功能相同，防止上部房間為廚衛、下部為住房。這樣損去了房間的完美，一旦以上部廚衛間漏水，就會嚴重影響下部房間的使用。同時也要防止將外立管設置于陽臺處，既不便與安裝更重要是影響美觀。



⑧給排水管穿梁時在某些部位會影響結構。因?yàn)榕潘艽┻^梁時要占用一個管道位置，使梁的截而減少，削弱了梁的強度。特別是陽臺外懸臂挑梁的根部，不允許有排水管穿過，否則無法保證懸臂的強度，留下安全隱患。









一起來看一個消防工程實例展示，

其施工質量有好有壞，

而且具有典型的代表性，

值得大家參考借鑒









優質做法解讀

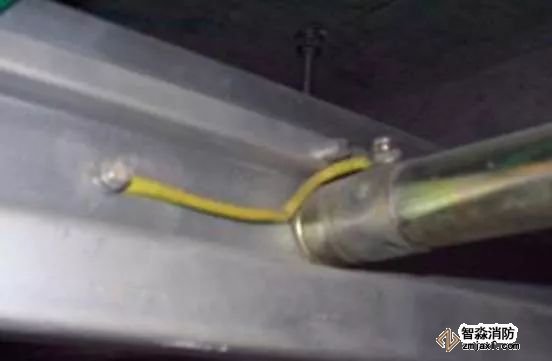

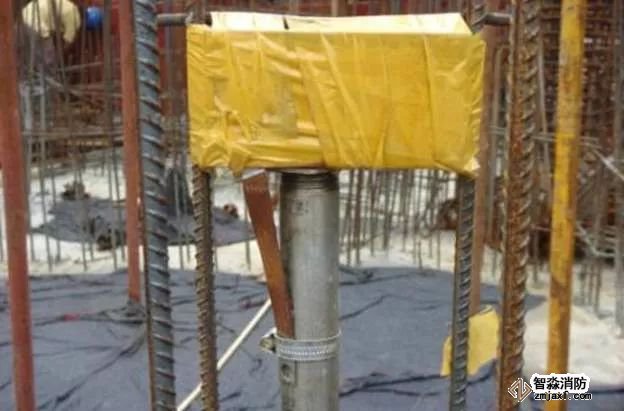

消防電鍍鋅電線管跨接地及消電管進盒做法規范。



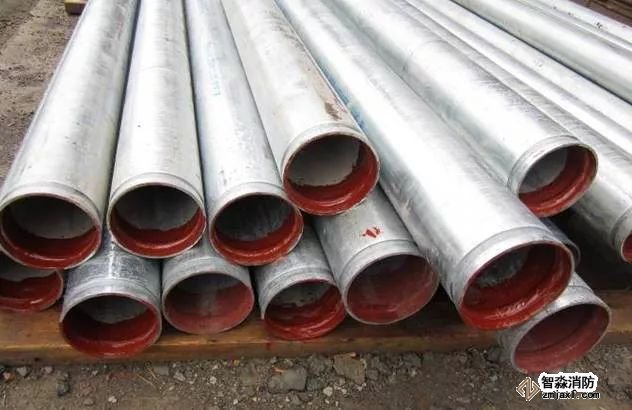

消防管道絲口清理干凈，防腐到位觀感好。壓槽內側鍍鋅層破壞，涂刷防銹漆防腐。

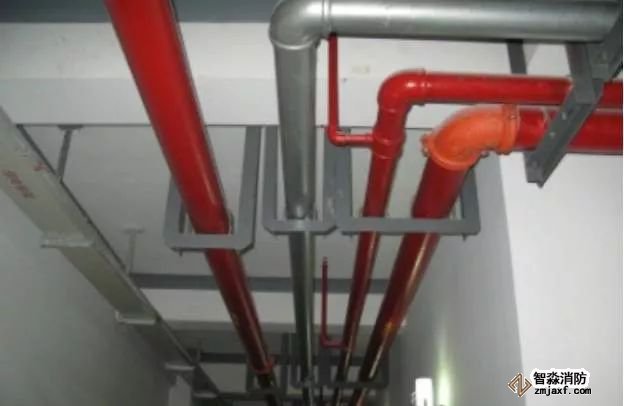

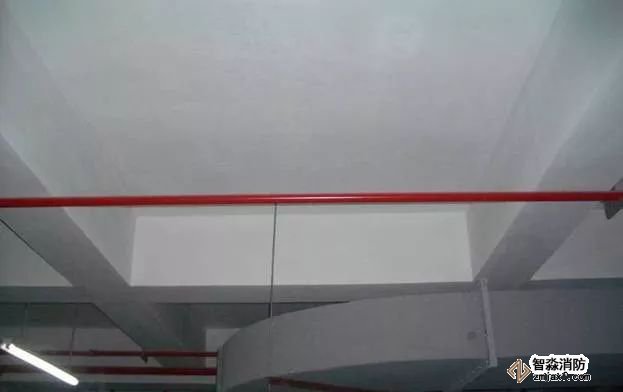

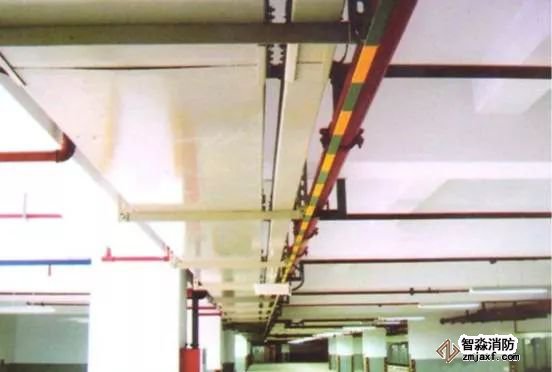

地下室消防管道與其他管線并排鋪設共用橋架，排列整齊有序、油漆光潤美觀、各類標識清晰。

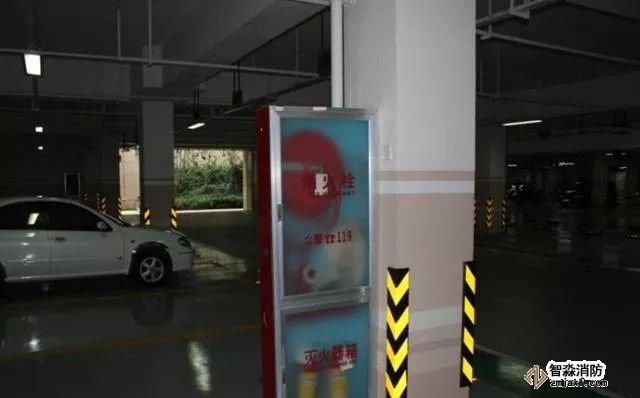

消防箱安裝牢固，箱體內器具安裝規范、美觀。



風管及橋架下方的噴淋噴頭增設集熱盤。

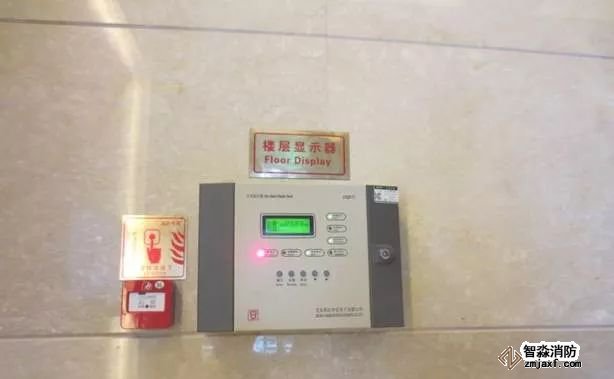

手動報警按鈕及消防火災樓層顯示器安裝高度統一、標示清楚美觀。

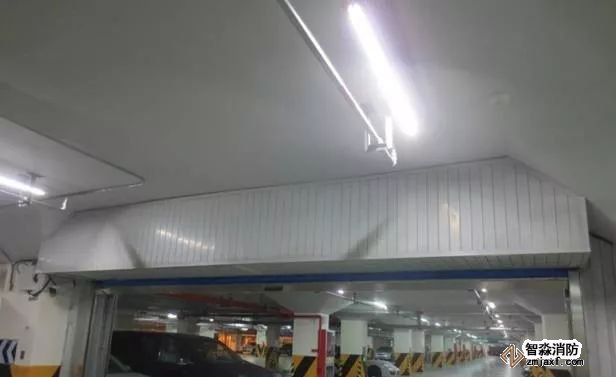

將防火卷簾做隱蔽處理。



金屬電纜橋架及其支架和引入或引出的金屬電纜導管必須接地(PE)可靠，全長應不少于2處與接地(PE)干線相連接。

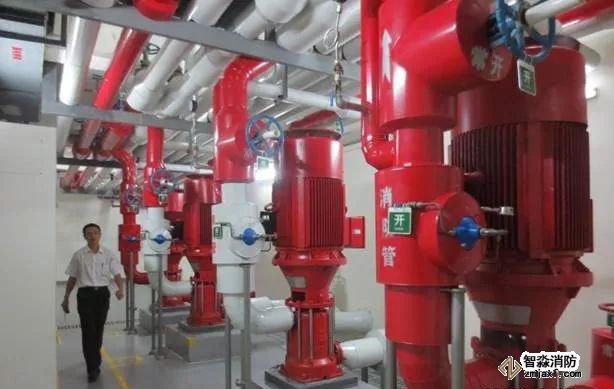

水泵房設備、管道布局合理，管道標示清楚美觀。



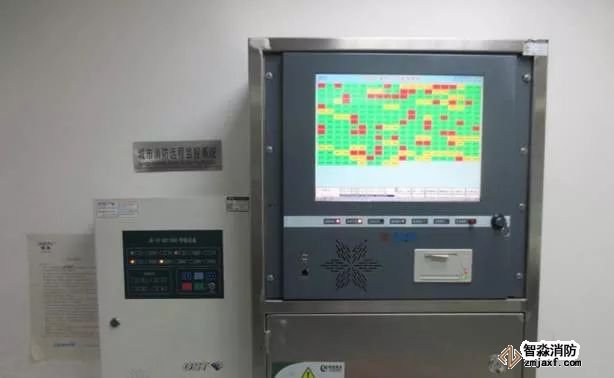

消控室內消防控制設備的布置合理、預留較大的維修空間、消防主控設備與政府職能部門連接。墻面上附有消控設備操作規程。

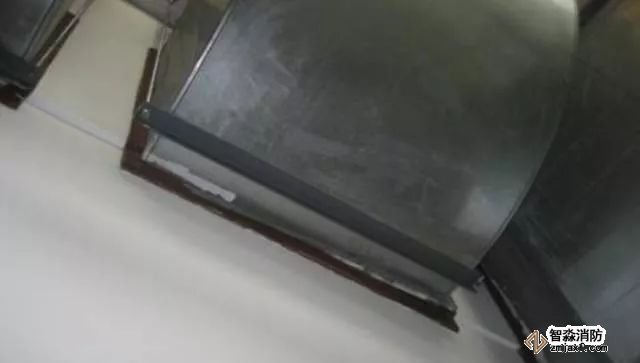

風管穿越需要封閉的防火墻或樓板時，應設防護套管，套管的鋼板厚度不應小于1.6mm。風管與防護套管之間應用不燃材料封堵（如：防火泥、防火沙包等）。



消防水泵設備減震基礎采用橡膠減震墊，中間鋪墊平鋼板，每一處的減震墊（含鋼板）不宜超過5塊。

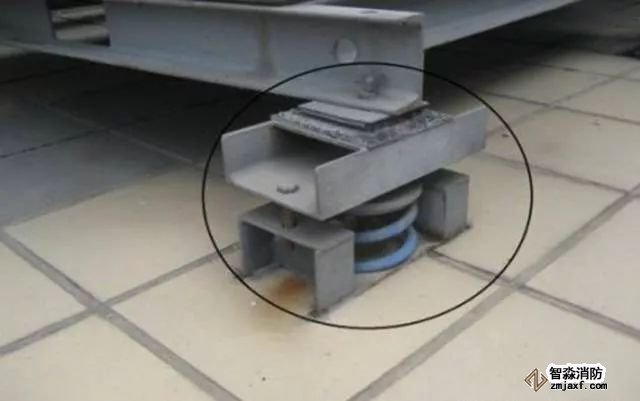

消防風機設備減震基礎采用減震彈簧，設備基礎應抹面平整，減震彈簧應安裝在基礎抹面或裝飾面上。



缺陷做法解讀

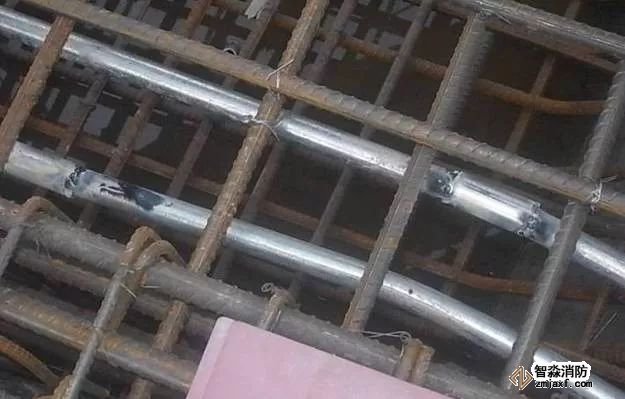

消防電鍍鋅電線管不準焊接連接。應絲扣連接，連接管兩邊做卡子跨接地，導線截面不小于4mm²的芯軟線。

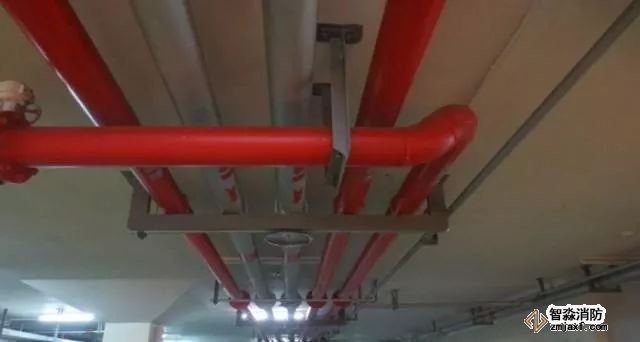

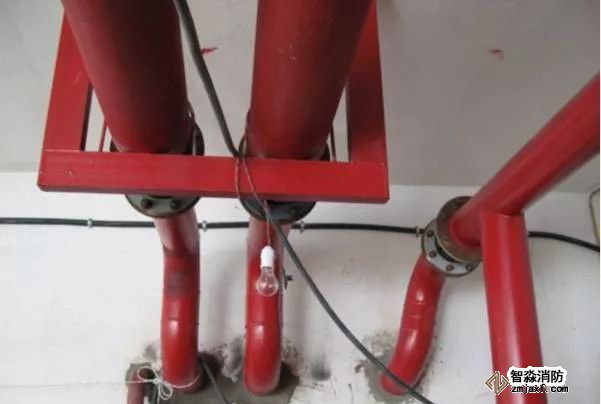

消防管道與其他管道未采用組合支架，感觀雜亂。



消防管道槽鋼支架未采用45度拼角焊接。

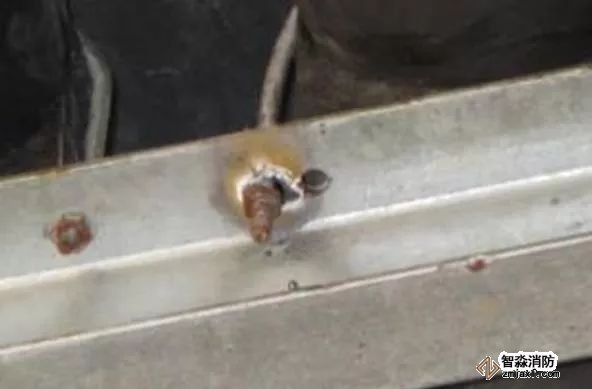

消防管道及風管支架開孔應采用機械鉆孔，嚴禁使用電氣焊割孔。

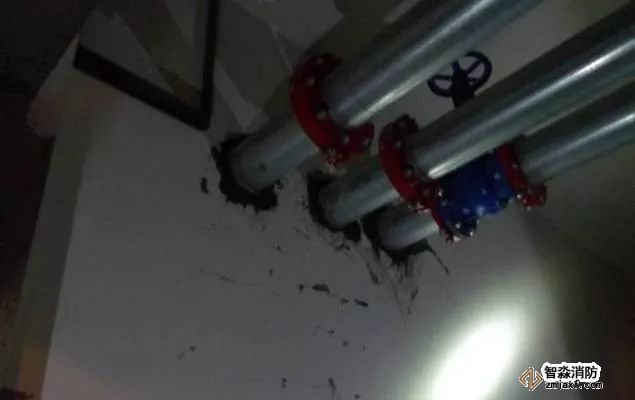

消防管穿越墻體且兩邊都有閥門時未做支架。要求增加支架，確保重量不壓在墻體上。

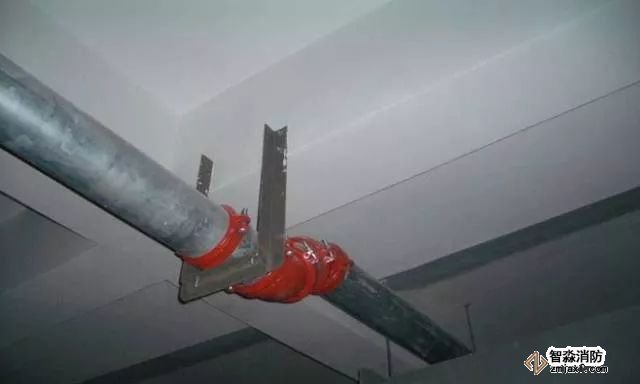

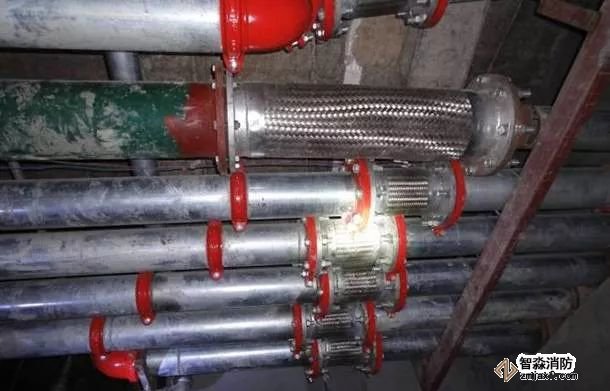

消防管道穿過結構沉降縫的補償器應設置雙面支架，只有單面支架不符合規范。



地下室兩條梁中間出現噴淋保護盲區，應增設噴淋頭。



噴淋支管管道預制時就將噴淋頭擰上，帶噴頭試壓，做法不對。



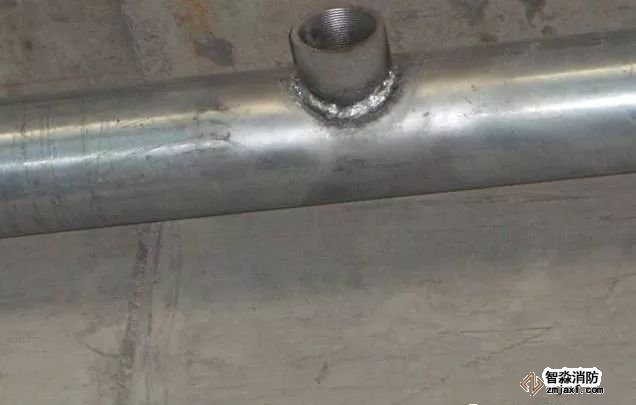

消防鍍鋅鋼管上用焊接法開三通口，違反規范要求。



消防管支架膨脹螺栓打在梁底以上3公分梁的保護層處，對梁存在安全隱患。

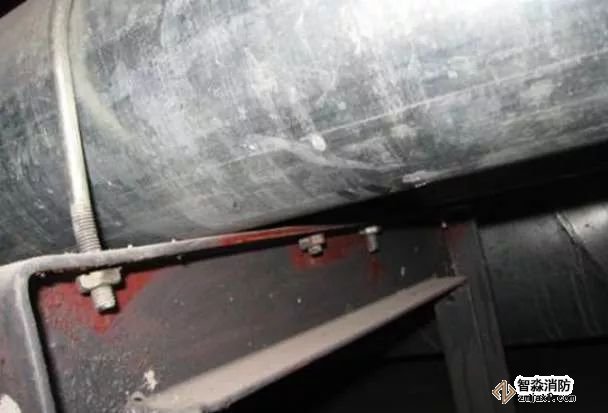

消防管道與碳鋼支架、抱箍不能直接接觸，兩者應加以隔離，以防電化腐蝕。
