一、設計依據

　　1、《防火門監控器》(GB29364-2012)

　　2、《火災自動報警系統設計規范》(GB50116-2013)

二、系統組成：

　　1、本系統采用海灣公司生產的防火門監控器，包括防火門監控器、DC24V電源箱、輸入輸出模塊、常開型防火門、常閉型防火門。

　　2、每臺防火門監控器可帶256只GST-LD-8308輸入/輸出接口。通過CAN聯網通訊線將信息傳輸至火災報警控制器(聯動型)。

　　3、每臺GST-DY-200智能電源箱最大輸出電流為6A，可設置在電氣豎井或樓層配電間等處。

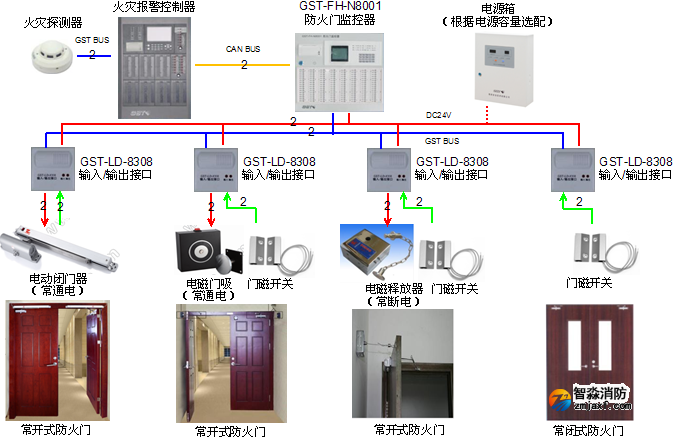

　　防火門監控系統圖

三、防火門監控器的設置

　　1、防火門監控器應設置在消防控制室，未設置消防控制室時，應設置在有人值班的場所。

　　2、電動開門器的手動控制按鈕應設置在防火門內側墻面上，距門不宜超過0.5m，底邊距地面高度宜為0.9m~1.3m。

　　3、防火門監控器的設置應符合火災報警控制器的安裝設置要求。

四、系統功能：

　　GST-FH-N8001防火門監控裝置，通過輸入/輸出接口配接防火門電動閉門器（簡稱閉門器）、防火門電磁釋放器（簡稱釋放器）、防火門電磁門吸（簡稱門吸）、防火門門磁開關（簡稱門磁）等裝置，實現防火門打開或關閉狀態的監視與控制。

　　1、機械常開防火門的控制:需設置電磁釋放器、機械閉門器及門磁開關。防火門監控系統配置1只輸入輸出接口。發生火災后，防火門監控器通過輸入輸出接口使電磁釋放器動作，釋放鏈條，門扇在機械閉門器的作用下完成關閉，門磁開關吸合后，通過輸入輸出接口向防火門監控器反饋防火門關閉信號。

　　2、電動常開防火門:需設置電動閉門器。防火門監控系統配置1只輸入輸出接口。發生火災后，防火門監控器通過輸入輸出接口使電動閉門器動作，門扇在電動閉門器的驅動下完成關閉，并通過輸入輸出接口向防火門監控器反饋關閉信號；

　　3、常閉防火門:防火門監控系統配置1只輸入輸出接口。常閉防火門處于常閉狀態，門磁開關吸合。防火門被開啟時，門磁開關通過輸入輸出接口向防火門監控器發出信號，提示防火門處于開啟狀態。常閉型防火門有人通過后，閉門器關閉，不需要聯動。

　　4、雙開防火門：防火門監控系統配置1只輸入輸出接口和1只防火門控制器。防火門控制器可延時6秒切斷DC24V，保證兩扇門按順序關閉。系統工作原理與1、2、3條相同。

五、聯動控制

　　1、應由常開防火門所在防火分區的兩只獨立火災探測器或一只探測器與一只手動火災報警按鈕的報警信號，作為常開防火門關閉的聯動觸發信號，聯動觸發信號由火災報警控制器或消防聯動控制器發出，并由防火門監控器或消防聯動控制器聯動防火門關閉；

　　2、疏散通道上各個防火門的開啟、關閉及故障狀態信號應反饋至防火門監控器?！?/p>
