海灣安全技術有限公司產品常用83系列消防模塊接線圖整理匯總

作者:海灣消防設備 文章來源:http://www.oidcoffee.cn/ [ ]

海灣消防模塊接線圖

  海灣有11個左右的消防模塊,對外接線端子圖相對存在差異性,不用搞不清思緒,本文將海灣常用消防模塊接線圖(包括:輸入模塊、輸出模塊、輸入輸出模塊、切換模塊等)進行統一整理,讓你一次看個夠。

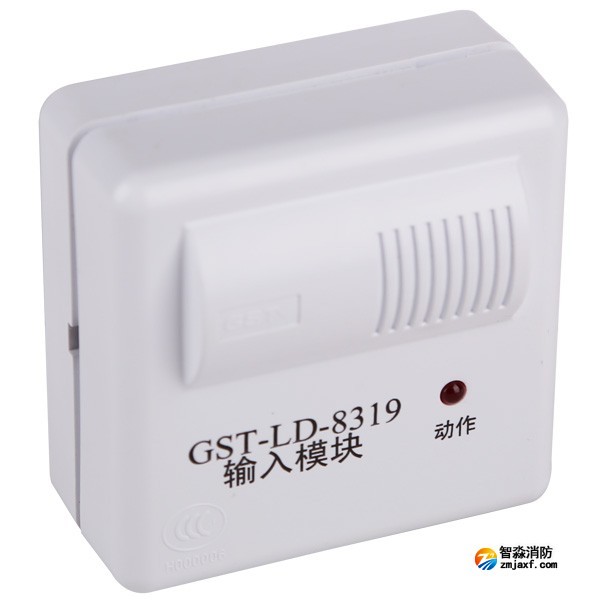

  一、GST-LD-8319輸入模塊

點擊圖片進入GST-LD-8319輸入模塊產品詳細頁

  對外接線端子圖如圖1:

GST-LD-8319對外接線端子圖

圖1 GST-LD-8319對外接線端子圖

  圖中端子說明如下:

  Z1、Z2:接控制器二總線,無極性

  D1、D2:接直流24V,無極性

  O-、O+:輸出,有極性

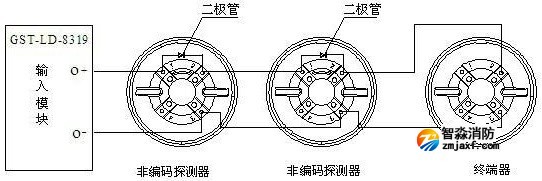

  GST-LD-8319輸入模塊與非編碼探測器串聯連接時,探測器的底座上應接二極管1N5819,且輸出回路終端必須接GST-LD-8320或GST-LD-8320A終端器,終端器可當探測器底座使用,即在此終端器上可安裝非編碼探測器,其系統構成圖如圖2:

系統構成圖

圖2 系統構成圖

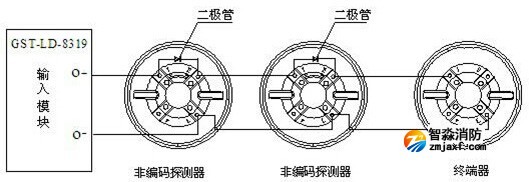

  當終端器不作為探測器底座使用時,應加裝上蓋,系統構成圖如圖3:

系統構成圖

圖3 系統構成圖

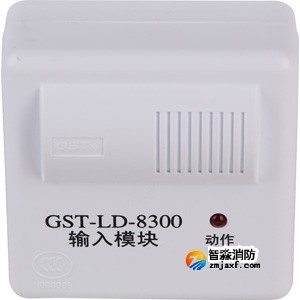

  二、GST-LD-8300輸入模塊

點擊圖片進入GST-LD-8300輸入模塊產品詳情頁

  本模塊的外形及結構與GST-LD-8319輸入模塊相同,安裝方法也相同,其對外端子示意如圖4

GST-LD-8300輸入模塊對外端子示意圖

圖4 GST-LD-8300輸入模塊對外端子示意圖

  其中:

  Z1、Z2:與控制器信號二總線連接的端子

  I、G:與設備的無源常開觸點(設備動作閉合報警型)連接;也可通過電子編碼器設置為常閉輸入

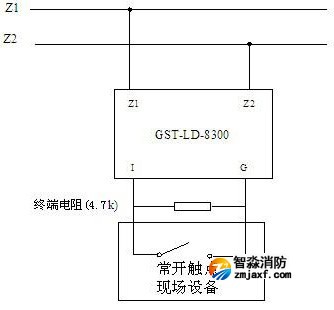

  模塊與具有常開無源觸點的現場設備連接方法如圖5所示。模塊輸入設定參數設為常開檢線。

模塊與具有常開無源觸點的現場設備連接方法

圖5 模塊與具有常開無源觸點的現場設備連接方法

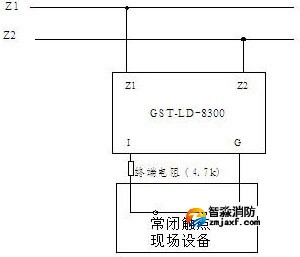

  模塊與具有常閉無源觸點的現場設備連接方法如圖6所示,模塊輸入設定參數設為常閉檢線。

模塊與具有常閉無源觸點的現場設備連接方法

圖6 模塊與具有常閉無源觸點的現場設備連接方法

  三、GST-LD-8301輸入輸出模塊

  GST-LD-8301模塊的外形尺寸及結構與GST-LD-8319輸入模塊相同,安裝方法也相同,其對外端子示意圖如圖7:

GST-LD-8319輸入模塊對外端子示意圖

圖7 GST-LD-8319輸入模塊對外端子示意圖

  其中:

  Z1、Z2:接火災報警控制器信號二總線,無極性

  D1、D2:DC24V電源輸入端子,無極性

  G、NG、V+、NO:DC24V有源輸出輔助端子,出廠默認為有源輸出:G和NG短接、V+和NO短接當需無源常開輸出:應將G、NG、V+、NO之間的短路片斷開。

  I、G:與被控制設備無源常開觸點連接,用于實現設備動作回答確認(也可通過電子編碼器設為常閉輸入或自回答)

  COM、S-:有源輸出端子,啟動后輸出DC24V,COM為正極、S-為負極

  COM、NO:無源常開輸出端子

  模塊輸入端如果設置為“常開檢線”狀態輸入,模塊輸入線末端(遠離模塊端)必須并聯一個4.7kΩ的終端電阻;模塊輸入端如果設置為“常閉檢線”狀態輸入模塊輸入線末端(遠離模塊端)必須串聯一個4.7kΩ的終端電阻。模塊為有源輸出時,G和NG、V+、NO應該短接,COM、S-有源輸出端應并聯一個4.7kΩ的終端電阻,并串聯一個IN4007二極管。

  a.模塊通過有源輸出直接驅動一臺排煙口或防火閥等(電動脫扣式)設備的接線示意圖如圖8(無源常開檢線輸入)、圖9所示(無源常閉檢線輸入):

GST-LD-8301模塊接線示意圖

圖8 GST-LD-8301模塊接線示意圖

無源常閉檢線輸入

圖9 無源常閉檢線輸入

  b.模塊無源輸出觸點控制設備的接線示意圖如圖10(無源常開檢線輸入)、圖11所示(無源常閉檢線輸入):

模塊無源輸出觸點控制設備的接線示意圖

圖10 模塊無源輸出觸點控制設備的接線示意圖

無源常閉檢線輸入

圖11 無源常閉檢線輸入

  四、GST-LD-8303輸入輸出模塊

點擊圖片進入GST-LD-8303輸入輸出模塊產品詳情頁

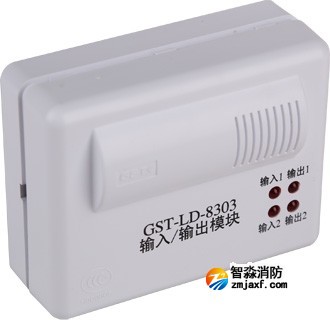

  模塊的安裝方法與GST-LD-8319輸入模塊相同,其對外端子示意圖如圖12:

GST-LD-8303輸入模塊對外端子示意圖

圖12 GST-LD-8303輸入模塊對外端子示意圖

  其中:

  Z1、Z2:接火災報警控制器信號二總線,無極性

  D1、D2:DC24V電源輸入端子,無極性

  I1、G:第一路無源輸入端(可通過電子編碼器設為常開檢線、常閉檢線、自回答方式)

  I2、G:第二路無源輸入端(可通過電子編碼器設為常開檢線、常閉檢線、自回答方式)

  S1+、S1-:第一路有源輸出端子

  S2+、S2-:第二路有源輸出端子

  模塊輸入端如果設置為“常開檢線”狀態輸入,模塊輸入線末端(遠離模塊端)必須并聯一個4.7kΩ的終端電阻;模塊輸入端如果設置為“常閉檢線”狀態輸入模塊輸入線末端(遠離模塊端)必須串聯一個4.7kΩ的終端電阻。模塊為有源輸出時,有源輸出端應并聯一個4.7kΩ的終端電阻,并串聯一個IN4007二極管。

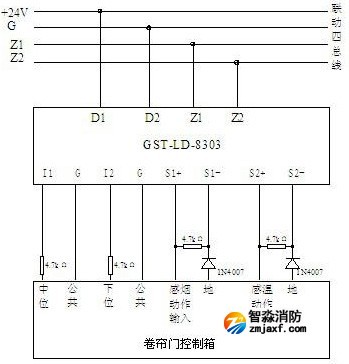

  a.模塊與防火卷簾門電氣控制箱(標準型)接線示意圖如圖13(無源常開檢線輸入)、圖14所示(無源常閉檢線輸入):

圖13 GST-LD-8303模塊與防火卷簾門電氣控制箱(標準型)接線示意圖

圖13

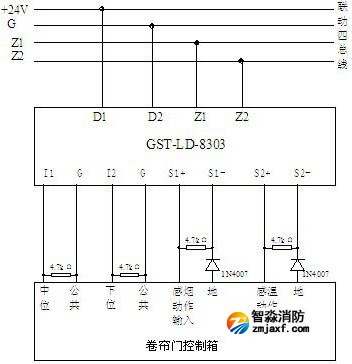

無源常閉檢線輸入接線示意圖

圖14 無源常閉檢線輸入接線示意圖

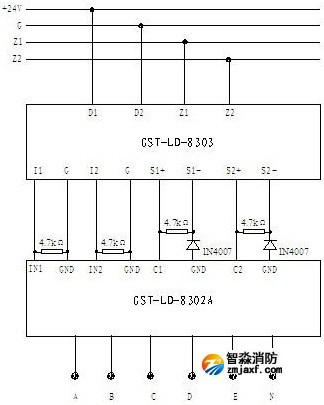

  b.GST-LD-8303型模塊與GST-LD-8302A型模塊組合連接的方法如圖15所示:

GST-LD-8303型模塊與GST-LD-8302A型模塊組合連接的方法

圖15 GST-LD-8303型模塊與GST-LD-8302A型模塊組合連接的方法

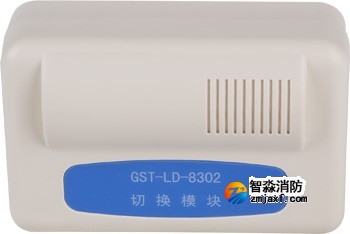

  五、GST-LD-8302切換模塊

點擊圖片進入GST-LD-8302切換模塊產品詳情頁

  切換對外端子示意圖如圖16:

GST-LD-8302切換模塊對外端子示意圖

圖16 GST-LD-8302切換模塊對外端子示意圖

  其中:

  NC、COM、NO:常閉、常開控制觸點輸出端子

  O、G:有源DC24V控制信號輸入端子,輸入無極性

  驅動交流型設備的方法如圖17所示:

驅動交流型設備的方法

圖17 驅動交流型設備的方法

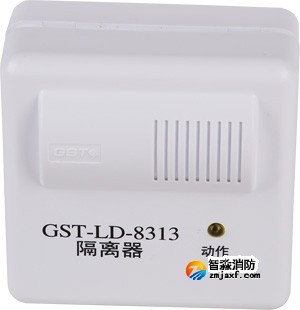

  六、GST-LD-8313隔離器

點擊圖片直接進入GST-LD-8313隔離器產品詳情頁

  隔離器的外形尺寸及結構與GST-LD-8319輸入模塊相同,安裝方法也相同,一般安裝在總線的分支處,可直接串聯在總線上,其端子示意圖如圖18:

GST-LD-8319輸入模塊端子示意圖

圖18 GST-LD-8319輸入模塊端子示意圖

  其中:

  Z1、Z2:無極性信號二總線輸入端子

  ZO1、ZO2:無極性信號二總線輸出端子,動作電流為100mA

  七、GST-LD-8321中繼模塊


點擊圖片進入GST-LD-8321中繼模塊產品詳情頁

  對外接線端子圖如圖19:

圖19 GST-LD-8321中繼模塊對外接線端子圖

  其中:

  24VIN:DC24V電源無極性輸入端子,電源與中繼器的輸出總線共地。

  Z1IN、Z2IN:無極性信號二總線輸入端子,與控制器無極性信號二總線輸出連接,距離應小于1000m。

  Z1O、Z2O:隔離無極性兩總線輸出端子,總線最大長度應小于1000m。

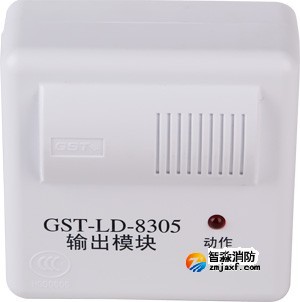

  八、GST-LD-8305輸出模塊

點擊圖片進入GST-LD-8305輸出模塊產品詳情頁

  GST-LD-8305型模塊的外形尺寸及結構與GST-LD-8319輸入模塊相同,安裝方法也相同,其對外端子示意圖如圖20:

GST-LD-8305輸出模塊對外端子示意圖

圖20 GST-LD-8305輸出模塊對外端子示意圖

  其中:

  Z1、Z2:接火災報警控制器信號二總線,無極性

  D1、D2:DC24V電源輸入端子,無極性

  ZC1、ZC2:正常廣播線輸入端子

  XF1、XF2:消防廣播線輸入端子

  SP1、SP2:與放音設備連接的輸出端子

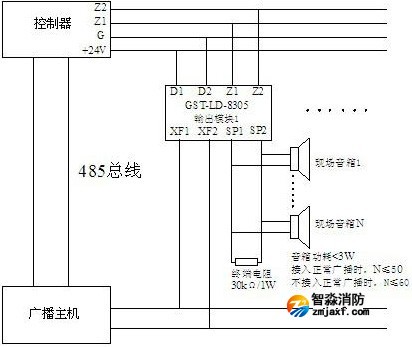

  系統接線圖如圖21所示。

 系統接線圖

圖21 系統接線圖
