CAN總線轉光纖/CAN光端機在海灣消防報警主機聯網中應用

作者:海灣消防設備 文章來源:http://www.oidcoffee.cn/ [ ]

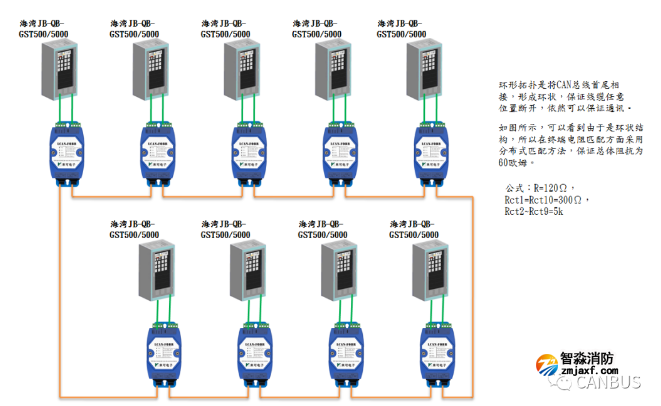

來可電子CAN總線轉光纖/CAN光端機實現海灣主機遠距離傳輸。也就是先把一臺海灣消防主機的CAN總線的電信號通過光纖模塊轉化為光信號,通過光纖將光信號傳輸?shù)较乱粋€(gè)光纖模塊,再把光信號轉化為電信號,接到下一個海灣消防主機上,如下圖所示。光纖可以實現40公里的傳輸距離,并且可以實現手拉手環網冗余設計(也就是說,光纖一處斷開,仍然不影響主機之間的通訊)。


  這樣實現長距離組網就可以實現了

  最終選用LCAN-FOBR CAN總線光端機轉光纖進行連網,解決了距離、光纖一處斷開,仍然不影響主機之間的通訊。

系統要求:

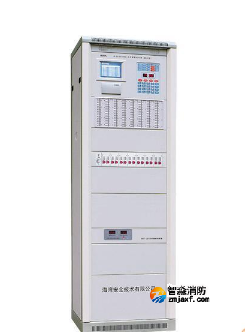

  系統主機均采用海灣消防JB-QB-GST500/5000型報警主機,施工圖如下。(見下圖)

CAN總線轉光纖/CAN光端機在海灣消防報警主機聯網中應用

產品功能介紹:

  實現CAN與光纖之間雙向數據智能轉換

  支持冗余環網組網方式

  一路CAN通道,二路光通道

  支持自適應和中繼模式

  自適應模式下,CAN波特率支持0~500Kbps

  中繼模式下,CAN波特率支持5Kbps~1Mbps,可任意設定或選常用波特率

  符合CAN 2.0A/2.0B規范,符合ISO 11898-2標準

  每個通道獨立隔離,隔離電壓高達2500VDC

  通過USB接口和配套上位機軟件快捷配置參數

  內置120歐姆終端電阻,通過設備外部撥動開關來控制

  電源輸入防反接設計,工作電壓6.5~36DC或9~72VDC或220VAC,工作電流最大180mA/12V

  工作溫度:-40℃至+85℃

  接口防浪涌、防脈沖群、ESD保護設計

  符合礦用本質安全設計規范,提供認證所需的原理圖、PCB圖等資料

功能特點:

  適配國內主流火災報警控制器:

  產品已配套海灣、利達、青鳥消防、西門子、松江、依愛、泛海三江、泰和安、賦安等公司火災報警控制器長期大量使用;

  不管哪家的火災報警控制器,來可電子的CAN光纖轉換器全部支持;

  不管消防主機CAN通道的通訊波特率是多少,來可電子的CAN光纖轉換器全部支持;

  不管消防主機CAN通道是非標CAN、標準CAN還是遵循高層協議CANopen、J1939等規范的CAN,來可電子的CAN光纖轉換器全部支持;

  不管是點對點、總線級聯或環網冗余的組網方式,來可電子的CAN光纖轉換器全部支持。

適配現場復雜裝配使用環境:

  不管什么安裝方式,來可電子的CAN光纖轉換器全部支持;

  不管什么光纖接口方式,來可電子的CAN光纖轉換器全部支持;

  不管什么供電方式,來可電子的CAN光纖轉換器全部支持;

  不管是單模或多模光纖,來可電子的CAN光纖轉換器全部支持,

  不管是單芯還是雙芯光纖,來可電子的CAN光纖轉換器全部支持。
