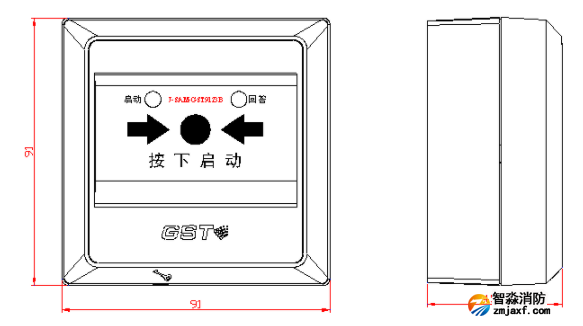

海灣J-SAM-GST9123B消火栓按鈕為紅色全塑結構,分底盒與上蓋兩部分。底盒與上蓋采用拔插式結構裝配，安裝拆卸簡單、方便，連接緊密，非常便于工程調試及維修更換。消火栓按鈕外形示意圖如下

消火栓按鈕外接端子示意圖如下

其中：

　　Z1、Z2：接控制器二總線，無極性；

　　K1、K2：無源常開觸點。

　　布線要求：可選用截面積≥1.0mm2的雙絞線。

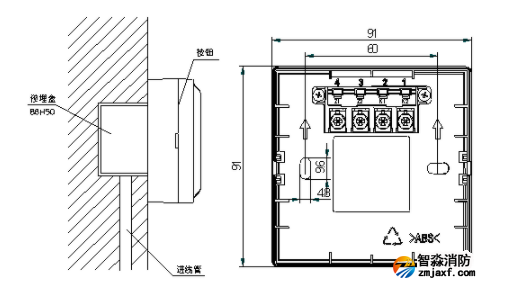

　　消火栓按鈕采用預埋盒安裝方式，安裝孔距為60mm。進線時只需拔下消火栓按鈕主體，從底殼的進線孔中穿入電纜并接在相應端子上，再插好消火栓按鈕主體即可。安裝示意圖如2-9；安裝孔距為60mm。
