海灣JT-GST001M家用可燃?xì)怏w探測器
一、海灣JT-GST001M家用可燃?xì)怏w探測器概述
海灣JT-GST001M家用可燃?xì)怏w探測器可替代海灣消防原GST-BT001M型號。
海灣JT-GST001M家用可燃?xì)怏w探測器可用于家庭、賓館、公寓等存在可燃?xì)怏w的場所進行安全監控,檢測氣體為天然氣(CH4甲烷),為吸頂安裝方式。
二、海灣JT-GST001M家用可燃?xì)怏w探測器技術參數
電源電壓 | DC24V 無極性 允許范圍:DC16V~DC28V |
總線電壓 | 總線24V 無極性 允許范圍:16V~28V |
電源功耗 | 正常監視功耗≤0.5W 報警狀態功耗≤1W |
總線電流 | 監視電流≤1mA 報警電流≤2mA |
輸出容量 | 一組無源常開輸出觸點,容量3A 30VDC/1A 125VAC |
探測氣體濃度 | 甲烷(天然氣) 10%LEL |
量程 | 0-20%LEL |
響應時間 | ≤30s |
指示燈 | 正常監視指示燈:綠色;預熱狀態,電源指示燈閃亮;正常監視狀態,綠燈常亮。 報警、故障指示燈:為雙色指示燈,報警狀態為紅色指示燈閃亮,故障狀態黃色指示燈常亮,傳感器壽命到期時黃色指示燈閃亮。 |
蜂鳴器 | 報警時,蜂鳴器每秒鳴叫約2次;報故障時蜂鳴器約每10秒鳴叫一次 |
自檢鍵 | 按自檢鍵,則指示燈循環閃亮一次,并伴有蜂鳴器三聲提示, 自檢后10s,常開輸出觸點閉合,5s后斷開 |
傳感器壽命 | 累計工作時間滿5年 |
報警歷史信息記錄 | 探測器報警記錄:200條 探測器報警恢復記錄:200條 探測器故障記錄:100條 探測器故障恢復記錄:100條 探測器掉電記錄:100條 探測器上電記錄:100條 氣體傳感器失效記錄:1條 |
使用環境溫度 | -10℃~ +55℃ |
相對濕度 | ≤95%,不凝露 |
外形尺寸 | Φ108mm×55mm |
外殼防護等級 | IP30 |
殼體材料和顏色 | ABS,象牙白 |
重量 | 約 180g |
安裝孔距 | 60mm |
執行標準 | GB 15322.2-2019 |
三、海灣JT-GST001M家用可燃?xì)怏w探測器安裝位置

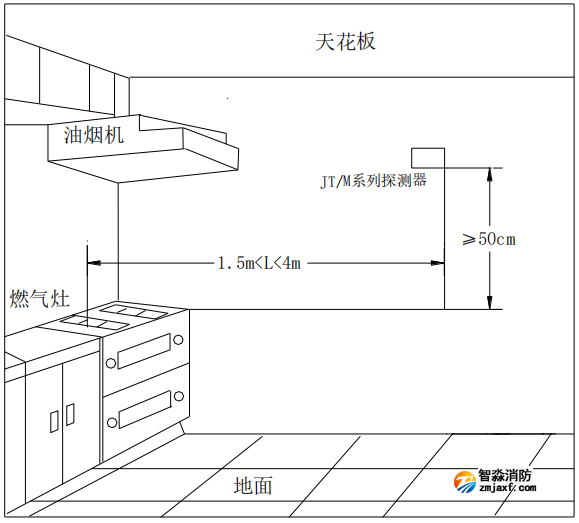

探測器的安裝位置(如下圖)應根據所使用的燃?xì)饧霸罹叩奈恢玫葘?shí)際情況具體分析決定,但要遵循以下原則:
(1)探測器應與灶具安裝在同一房間內;
?。?)對于壁掛安裝的探測器,JT/M系列探測器安裝位置與燃?xì)庠椿蛟罹叩拇怪本嚯x應大于等于50cm(因?yàn)樘烊粴夂腿斯っ簹獗容^輕,在空氣中會向上浮動,首先在房間上方聚集)。
?。?)探測器安裝位置應距燃?xì)庠椿蛟罹?.5m至4m之間。
四、海灣JT-GST001M家用可燃?xì)怏w探測器接線端子說明
海灣JT-GST001M家用可燃?xì)怏w探測器接線
其中:
D1、D2:電源線,無極性;
Z1、Z2:總線,無極性;
K1、K2:常開無源輸出觸點,在報警時觸點閉合。
五、海灣JT-GST001M家用可燃?xì)怏w探測器操作使用
1.線路連接好后經檢查無誤,接通電源,蜂鳴器鳴響一聲后綠色指示燈開始閃亮,探測器預熱約4min后進入正常監控狀態。正常工作時,綠燈常亮。
2.報警:當空氣中的可燃?xì)怏w濃度超過報警設定值時,探測器會發出較急促的“嘀、嘀”的聲音信號,報警指示燈(紅色)閃亮,同時K1、K2閉合。當可燃?xì)怏w濃度達到報警設定的濃度以下時,探測器會自動解除報警聲光信號,K1、K2自動斷開。
3.報警處理:當探測器報警時,立即打開窗戶使室內空氣流通,熄滅所有火源,不要制造火源,避免開關各種電器,檢查氣體泄露原因,并及時請專業人員修理。
4.傳感器使用壽命到期:探測器工作的同時會對傳感器的使用時間進行計時,當累計使用時間達到5年的壽命時,探測器將會提醒用戶傳感器壽命到期,此時黃色指示燈閃亮,同時與探測器配接的可燃?xì)怏w報警控制器也會有相應傳感器到期的提醒。雖然傳感器壽命到期后,探測器仍然具有報警功能,但建議用戶必須盡快對探測器進行更換。
5.報警測試方法:JT-GST001M型號探測器可用打火機對其進行測試,測試時打火機距離探測器應大于10cm;禁止用打火機近距離對探測器進行測試。
